手機、電腦可靠性測試系列

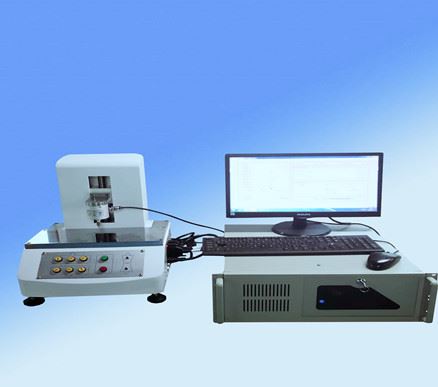

高精度插拔力試驗機
產品名稱：高精度插拔力試驗機
生產廠家：品控儀器
產品型號：QC-1220SC
生產廠家：品控儀器
產品型號：QC-1220SC
咨詢熱線：
15335266133（張經理 蘇州）17388081131（張經理 深圳）
一、測試產品：各種連接器、端子、USB、線束、充電器、充電槍等。
二、適用行業：連接器、手機、筆記本、汽車等。
三、測試功能：插入力、拔出力、電阻值、壽命等，有曲線波形圖、可自動篩選出合格品與不良品，可根據客戶要求定制其他功能。
四、全自動插拔力試驗機規格參數：
規 定 最 大 荷 重：100kgf、50kgf、20kgf、10kgf、5kgf、2kgf、1Kgf（任選1個）
最 小 分 解 度：0.01
最 大 測 定 高 度：150mm
最 小 微 調 距 離：0.01mm(0.001選購)
測 定 速 度 范 圍：0-600mm/min
X.Y 軸移 動范 圍：0-75mm
傳 動 機 構：滾珠螺桿
驅 動 馬 達：伺服馬達
外 觀 尺 寸：400*300*1000mm
重 量：100Kg（機臺）
電 源：AC220V
五、產品簡介：
本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）
測試項目：
★連接器單孔插拔試驗
★連接器整排插拔試驗
★彈簧拉壓試驗
★連接器插拔壽命試驗
★連接器單Pin與塑膠保持力試驗
★耐荷重試驗
★連接器NORMAL FORCE測試
★一般壓縮，拉伸破壞試驗(恒定時間)
★階梯加載力試驗
★可同時與接觸阻抗機連線（選購）
★退PIN測試
★彈片雙向推拉試驗
★剝離力測試
★磁柵尺行程精度0.001mm（選購）
★階梯力分段加載
六、機器特點：
可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）
測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
檢驗報表抬頭內容可隨時修改（中英文皆可）
檢驗報表可轉檔至EXCEL.ACCESS做編輯
可自定義軟件公式算法
超出上下限規格范圍停機報警提示
波形圖重疊分析圖生成
標準配備：
△1220S測試機臺本體。
△控制系統（工業電腦及控制介面、電腦螢?zāi)唬?/span>
△Window系統插拔控制操作軟件
△荷重元
△夾嘴一套
△X-Y移動臺
△整排連接器用位置自動修正裝置。
△整排連接器用夾具
△單支連接器用夾具選購配件：
△ 9檔微歐姆試驗機及使用軟體、連線GPIB介面卡。
△ 傳感器
二、適用行業：連接器、手機、筆記本、汽車等。
三、測試功能：插入力、拔出力、電阻值、壽命等，有曲線波形圖、可自動篩選出合格品與不良品，可根據客戶要求定制其他功能。
四、全自動插拔力試驗機規格參數：
規 定 最 大 荷 重：100kgf、50kgf、20kgf、10kgf、5kgf、2kgf、1Kgf（任選1個）
最 小 分 解 度：0.01
最 大 測 定 高 度：150mm
最 小 微 調 距 離：0.01mm(0.001選購)
測 定 速 度 范 圍：0-600mm/min
X.Y 軸移 動范 圍：0-75mm
傳 動 機 構：滾珠螺桿
驅 動 馬 達：伺服馬達
外 觀 尺 寸：400*300*1000mm
重 量：100Kg（機臺）
電 源：AC220V
五、產品簡介：
本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）
測試項目：
★連接器單孔插拔試驗
★連接器整排插拔試驗
★彈簧拉壓試驗
★連接器插拔壽命試驗
★連接器單Pin與塑膠保持力試驗
★耐荷重試驗
★連接器NORMAL FORCE測試
★一般壓縮，拉伸破壞試驗(恒定時間)
★階梯加載力試驗
★可同時與接觸阻抗機連線（選購）
★退PIN測試
★彈片雙向推拉試驗
★剝離力測試
★磁柵尺行程精度0.001mm（選購）
★階梯力分段加載
六、機器特點：
可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）
測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
檢驗報表抬頭內容可隨時修改（中英文皆可）
檢驗報表可轉檔至EXCEL.ACCESS做編輯
可自定義軟件公式算法
超出上下限規格范圍停機報警提示
波形圖重疊分析圖生成
標準配備：
△1220S測試機臺本體。
△控制系統（工業電腦及控制介面、電腦螢?zāi)唬?/span>
△Window系統插拔控制操作軟件
△荷重元
△夾嘴一套
△X-Y移動臺
△整排連接器用位置自動修正裝置。
△整排連接器用夾具
△單支連接器用夾具選購配件：
△ 9檔微歐姆試驗機及使用軟體、連線GPIB介面卡。
△ 傳感器
